微〜小流量高精度送液のチューブ配管用

生産ライン組込み型


●極微量〜小流量送液を確実に行うために開発されたジョイントです。
●テフロン・ダイフロン製。
●すべての有機溶媒・酸・アルカリ液で使用可能です。
●精緻に加工されたシール面が液のリークを防止します。(耐圧〜3.0MPa)



●アキュラジョイント フィット型の接続 (低流量域 LF タイプ 0〜50ml/min)
  テフロンチューブをカッター等で切断するだけで、簡単に配管できます。



アキュラジョイントの接続を行うために必要なものを標準パッケージにしました。

流量に応じた(A)(B)(C)3種のセットを用意しました。(フィットセットAタイプ標準)


パッケージ セット内容 Cat. No. 価格(円)
アキュラジョイント
フィッティング
セット(A)

微量用
0.01〜5ml/min
テフロンチューブ
・外径φ1/16” 内径φ0.5mm 5m×1本
・外径φ2mm 内径φ1mm 5m×1本
フィットセットAタイプ B540×2袋
フィットセットAタイプ B543×2袋
テフロンチューブカッター B930×1個
フィット締付工具 B950×1個
B990 39,500
アキュラジョイント
フィッティング
セット(B)

小流量用
1〜30ml/min
テフロンチューブ
・外径φ2mm 内径φ1mm 5m×1本
・外径φ3mm 内径φ2mm 5m×1本
フィットセットAタイプ B543×2袋
フィットセットAタイプ B550×2袋
テフロンチューブカッター B930×1個
フィット締付工具 B950×1個
B991 36,500
アキュラジョイント
フィッティング
セット(C)

中流量用
20〜80ml/min
テフロンチューブ
・外径φ3mm 内径φ2mm 5m×1本
・外径φ4mm 内径φ3mm 5m×1本
フィットセットAタイプ B555×2袋
フィットセットCタイプ B557×2袋
チューブコネクター B414×2個
テフロンチューブカッター B930×1個
フィット締付工具 B950×1個
B992 47,000


アキュラジョイント フィット型

アキュラジョイント フィットセット ネジ規格
チューブ外径
材 質 仕様・用途 Cat. No. 価格(円)
フィットセットAタイプ
(標準)
UNF1/4-28
外径1.6mm
フェルール
(PTFE、
PEEK)
リング
(PEEK)
セットネジ
(PCTFE)
PTFE, PFA チューブ用 B540 3,500/2 組
UNF1/4-28
外径2mm
PTFE, PFA チューブ外径φ
2mm 用
B543 3,500/2 組
UNF1/4-28
外径3mm
PTFE, PFA チューブ外径φ
3mm 用
(大流量時に使用)
耐圧:テフロン外径2×内径1
チューブの場合、7.0MPa
B555 3,500/2 組
フィットセットBタイプ
M8
外径1.6mm
PTFE, PFA チューブ用
M8 めねじ部に使用
B542 3,500/2 組
M8
外径2mm
B544 3,500/2 組
M8
外径3mm
B556 3,500/2 組
フィットセットCタイプ
M8
外径4mm
PTFE, PFA チューブ外径φ
4mm 用
M8 めねじ部に使用
B557 3,500/2 組

片端フィット付テフロンチューブ 外径
内径
長 さ 仕様・用途 Cat. No. 価格(円)


外径 1/16”
内径0.5mm
500mm 〜5ml/min の送液用
(フィットセットAタイプ使用)
ST001 4,200
1000mm ST001 4,500
2000mm ST001 5,400
外径2mm
内径1mm
500mm 〜20ml/min の送液用
(フィットセットAタイプ使用)
ST101 4,200
1000mm ST102 4,500
2000mm ST103 5,400
外径3mm
内径2mm
500mm 〜80ml/min の送液用
(フィットセットAタイプ使用)
ST201 4,200
1000mm ST202 4,500
2000mm ST203 5,400
外径4mm
内径3mm
500mm 〜120ml/min の送液用
(フィットセットCタイプ使用)
ST301 4,800
1000mm ST302 5,400
2000mm ST303 6,000

両端フィット付テフロンチューブ 外径
内径
長 さ 仕様・用途 Cat. No. 価格(円)


外径 1/16”
内径0.5mm
500mm 〜5ml/min の送液用
(フィットセットAタイプ使用)
WT001 5,400
1000mm WT002 5,700
2000mm WT003 6,600
外径2mm
内径1mm
500mm 〜20ml/min の送液用
(フィットセットAタイプ使用)
WT101 5,400
1000mm WT102 5,700
2000mm WT103 6,600
外径3mm
内径2mm
500mm 〜80ml/min の送液用
(フィットセットAタイプ使用)
WT201 5,400
1000mm WT202 5,700
2000mm WT203 6,600
外径4mm
内径3mm
500mm 〜120ml/min の送液用
(フィットセットCタイプ使用)
WT301 6,000
1000mm WT302 6,600
2000mm WT303 7,200

チューブコネクター 穴 径 材 質 仕様・用途 Cat. No. 価格(円)
φ1.5mm PCTFE フィット型テフロンチューブ(Aタイプ)とフレアー型テフロンチューブとの中継用
(ポンプ流量50ml/min 以下)
B401 4,500
φ2.5mm フィット型テフロンチューブ(Aタイプ)とフレアー型テフロンチューブとの中継用
(ポンプ流量50ml/min 以上)
B402 4,500
φ2.5mm フィット型テフロンチューブ(B, Cタイプ)とフレアー型テフロンチューブとの中継用 B403 4,500
φ1.5mm A タイプフィット型チューブのM8
(太)めねじ部への接続用
B412 4,500
φ2.5mm
B413 4,500
φ2.5mm B タイプフィット型チューブの
1/4-28UNF(細)めねじ部への接続用
B414 4,500

ユニオンジョイント 穴 径 材 質 仕様・用途 Cat. No. 価格(円)
φ1.5mm PCTFE A タイプフィット型チューブ同士の中継用 B432 4,500
φ2.5mm B438 4,500
φ1.5mm B, C タイプフィット型チューブ同 士の中継用 B427 4,500
φ2.5mm B433 4,500
φ1.5mm A タイプフィット型チューブとB タイプフィット型チューブとの中継用 B434 4,500
φ2.5mm
B435 4,500
φ1.5mm フレアー型ジョイントとフィット型
テフロンチューブ(A タイプ)との中継用
B437 4,500

シリコンチューブジョイント 穴 径 材 質 仕様・用途 Cat. No. 価格(円)
φ1.5mm PCTFE シリコンチューブ内径φ3mm 用 B613 9,200
φ2.5mm シリコンチューブ内径φ4mm 用 B614 9,200

ルアーロック用コネクター 穴 径 材 質 仕様・用途 Cat. No. 価格(円)
φ1.5mm PCTFE ニードルを接続できます。 L012 5,200

テフロンチューブカッター 仕様・用途 Cat. No. 価格(円)
  B930 11,000

フィット型接続用工具 仕様・用途 Cat. No. 価格(円)
フィット型接続用工具 B950 3,600




●アキュラジョイント フレアー型の接続 フレアー型接続は、テフロンチューブの先端を専用工具で、フレアー状に成型します。




アキュラジョイント フレアー型

フレアー型部品 穴 径 材 質 仕様・用途 Cat. No. 価格(円)
φ2mm PCTFE 外径φ2 内径φ1 テフロンチューブのフレアー型接続用 B480 6,000/5 個
φ3mm 外径φ3 内径φ2 テフロンチューブのフレアー型接続用 B481 6,000/5 個
φ4mm 外径φ4 内径φ3 テフロンチューブのフレアー型接続用 B482 6,000/5 個
φ5mm 外径φ5 内径φ4 テフロンチューブのフレアー型接続用 B483 6,000/5 個

フレアー型用交換コネクター 穴 径 材 質 仕様・用途 Cat. No. 価格(円)

φ1.5mm PCTFE フレアー型テフロンチューブ同士の中継用
(チューブ外径φ2,φ3 に適します)
B420 4,500
φ2.5mm フレアー型テフロンチューブ同士の中継用
(チューブ外径φ4,φ5 に適します)
B421 4,500
φ1.5mm フレアー型テフロンチューブと
1/4-28UNF(細)めねじ部との接続用
(ポンプ、バルブ、カラムetc.)
B440 4,500
φ2.5mm フレアー型テフロンチューブと
1/4-28UNF(細)めねじ部との接続用
(ポンプ、IN 側、カラム大etc.)
B441 4,500
φ1.5mm フレアー型テフロンチューブとM8×1(太)めねじ部との接続用
(ポンプ、圧力計部、バルブetc.)
B442 4,500
φ2.5mm フレアー型テフロンチューブとM8×1(太)めねじ部との接続用
(ポンプ流量50ml/min以上の時.)
B443 4,500
  フレアー型各種ジョイントの液封止用 B460 6,000/5 個
φ1.5mm フレアー型テフロンチューブとシリコンチューブ内径φ3 の中継用 B621 9,200
φ2.5mm フレアー型テフロンチューブとシリコンチューブ内径φ4 の中継用 B622 9,200
φ3mm フレアー型テフロンチューブとシリコンチューブ内径φ6 の中継用 B634 9,200

フレアージョイント成型工具キット 仕様・用途 Cat. No. 価格(円)
ハンダゴテ
フレアー成型治具
B910 113,200





アキュラジョイント HF

ハーフユニオンコネクタ- 穴 径 材 質 仕様・用途 Cat. No. 価格(円)
φ6mm PCTFE テフロンチューブ外径φ6mm 用
(ストレート)
B704 4,800
φ8mm テフロンチューブ外径φ8mm 用
(ストレート)
B706 6,000
φ6mm テフロンチューブ外径φ6mm 用
(L 型)
B707 5,400
φ95mm テフロンフレキシブルチューブ内
径φ8mm 用(スリーブ)
B708 8,200





各種チューブアダプター

チューブアダプタ- 穴 径 材 質 仕様・用途 Cat. No. 価格(円)

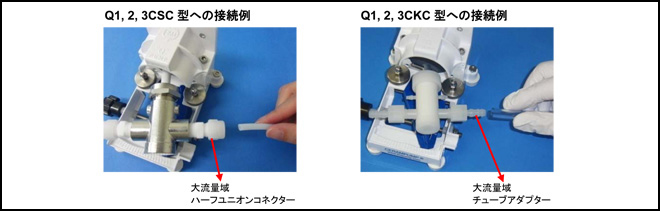

Q-1, 2, 3CKC型への
シリコンチューブの接続
φ1/8” PVDF 内径φ1/8”ホース用
(適用流量 1〜10ml/min)
R412-0K 8,600/対
Q-1, 2, 3CKC型への
シリコンチューブの接続
φ3/16” PVDF 内径φ1/4”ホース用
(適用流量 〜200ml/min)
R412-1K 8,600/対
Q-1, 2, 3CKC型への
シリコンチューブの接続
φ1/4” PVDF 内径φ3/8”ホース用
(適用流量 〜1200ml/min)
R412-2K 8,600/対
Q-1, 2, 3CKC型への
テフロンチューブの接続
(フィットセットAタイプ)
φ1.0mm PTFE UNF1/4-28 フィット
(内径φ1mm)
(適用流量 〜20ml/min)
R412-5T-1 8,600/対
φ2.0mm PTFE UNF1/4-28 フィット
(内径φ2mm)
(適用流量 1〜80ml/min)
R412-5T-2 8,600/対
Q-1, 2, 3CKC型への
テフロンチューブの接続
(フィットセットBタイプ)
φ3.0mm PTFE M8フィット
(内径φ3mm)
(適用流量 〜200ml/min)
R412-8M-3 8,600/対
Q-1, 2, 3CSC型への
テフロンチューブの接続
(フィットセットAタイプ)
φ1mm PTFE NPT1/4 おすねじ→
UNF1/4-28 めすねじ
テフロンチューブ外径φ1.6
〜3mm 用
A225 14,400/対
Q-1, 2, 3CSC型への
テフロンチューブの接続
(フィットセットBタイプ)
(フィットセットCタイプ)
φ2mm PTFE NPT1/4 おすねじ→M8 めす
ねじ
テフロンチューブ外径φ
4mm 用
A226 14,400/対

PTFE チューブ 穴 径 材 質 仕様・用途 Cat. No. 価格(円)


1/16” 0.18mm 〜0.5ml/min の送液用 T001-1 5m/1 巻
7,000
0.25mm 〜1ml/min の送液用 T001-2
0.5mm 〜5ml/min の送液用 T001-3
0.8mm 〜10ml/min の送液用 T001-4 5m/1 巻
4,000
1mm 〜20ml/minの送液用 T001-5
2mm 0.5mm 〜5ml/min の送液用 T002-1 5m/1 巻
4,000
0.8mm 〜10ml/min の送液用 T002-2
1mm 〜20ml/min の送液用 T002-3
3mm 1mm 〜20ml/min の送液用 T003-1 5m/1 巻
4,500
1.5mm 〜30ml/min の送液用 T003-2
2mm 〜80ml/min の送液用 T003-3
1/8” 1.58mm 〜40ml/min の送液用 T004-1 5m/1 巻
4,500
2mm 〜80ml/min の送液用 T004-2
4mm 2mm 〜80ml/min の送液用 T005-1 5m/1 巻
5,000
3mm 〜120ml/minの送液用 T005-2
6mm 4mm 〜200ml/min の送液用 T006-1 5m/1 巻
8,000
5mm 〜400ml/minの送液用 T006-2
1/4” 4mm 〜200ml/min の送液用 T007 5m/1 巻
8,000
8mm 6mm 〜600ml/min の送液用 T008 5m/1 巻
9,500
10mm 8mm 〜1000ml/min の送液用 T010 5m/1 巻
12,000
12mm 10mm 〜1200ml/min の送液用 T012 5m/1 巻
14,000
14mm 12mm 〜1500ml/min の送液用 T014 5m/1 巻
16,000

・仕様に関してはお問合せください
・価格につきましてはお見積りいたしますのでお問合せください
